인서트는 스프링 모양의 코일로 자재 성이 있는 나사부쉬이기
때문에 수나사와 암나사의 리드 오차와 각도 오차를 조정하고
또 코일의 길이 전부에 응력이 분산하기 때문에 잡아당기고 죄고 약해지는 것에 강한 나사
결합이 가능해진다.

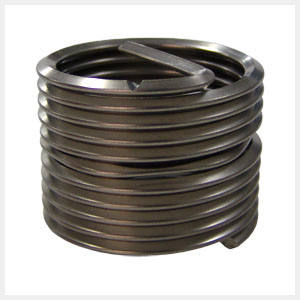

인서트는 18-8스텐레스강선(SUS304상당)을 마름모 형으로 롤 성형한 것으로 度硬는
HRC43~50, 引張强 100kgf/㎟이상 표면의
거칠기는 3S이하로 되어 있고 마모되기 어렵고 동시에 부식과 열에 강한 나사를 만든다.

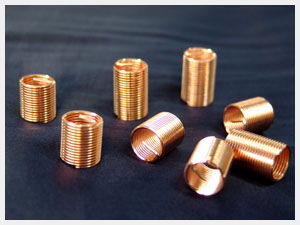

자기와 도전성을 문제로 하는 경우와 볼트가 스텐레스인 경우는 인 청동(C519WH상당)제인
인서트를 권한다.
인장강도는 70kgf/㎟이상으로 되어 있다.
사용 장소 온도 400℃ 이하의 경우는 18-8 스텐레스 강선으로도 충분하나 400℃~530℃의
고온인 경우에는 인코넬 X750(수입품)을 권한다.
※ 표준 사이즈는 13페이지를 참조해 주세요.
「인-코일」의 탭 구멍에 인서트를
삽입할 수 있는 암나사 「인-코일」의 등급은 탭 구멍의 정도에 의해서 결정된다.
물론 코일의 정도 등급은 없고 고 정도의 제품이다.
「인-코일」표준 인서트의 기능에 느슨해짐 방지 장치를
추가한 것이다.
「인-코일」록 인서트는 그림과 같이 거의 중앙의 코일 1~2산이 다각형(나사의 규격에
의해 4~8각형)으로 되어 있다.
이 코일을 클립 코일(GRIP COIL)이라 말하고 이 부분에서 볼트를 완전히 조른다.
삽입 공구는 반드시 록용을 사용하세요.
암나사 내면에 느슨해짐 방지구가
가능하기 때문에 설계 사양과 조립 작업이 현저히 간단하게 된다.
클립코일에 의한 록 효과는 각계의 토크시험, 진동시험에 있어서도 최고의 효과를 얻고
있다.
느슨해짐 방지 효과는 모재의 아래 구멍 정도 및 사용 볼트의 정도 재질 경도에 의해서
결정된다.
소손 방지를 위해서는 볼트에 윤활제(예. 극압첨가제)를 칠해서 사용하세요.
[ 고객의 요청에 의한 도금처리도 해드립니다.]
[ 조정 나사의 고정에]
[분해 조립 작업을 쉽게]
[세트볼트를 확실히]
어떤 장소에서도 진동과 충격에 의한 느슨해짐을 방지하기 위한 조정 나사를 설계하는
것이 가능하다.

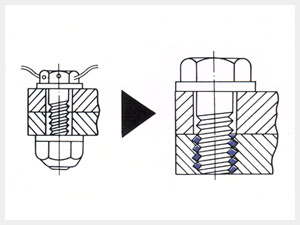

복잡한 형상의 제품과 배면 또는 아래 쪽에서 록 와샤와 너트를 장치하는 것과
같은 귀찮은 작업을 필요로 하는 장소에서도 인-코일 록 인서트를 사용하면
간단한 작업으로 확실한 느슨해짐 방지를 하는 것이 가능하다.
회전축에 세트되는 부품이 느슨해지지 않도록 인-코일 록 인터서는 세트피스를
확실히 록하고 동시에 암나사의 파손을 방지한다.
